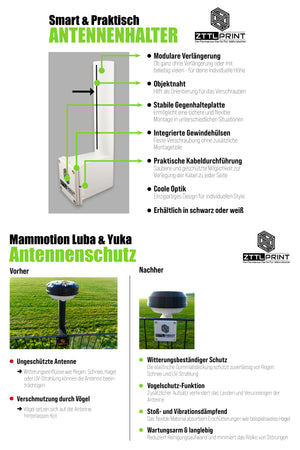

Mammotion Luba 1 + 2 & Yuka Mähroboter Performance Smart Antennenkit schwarz



• 1x Grundhalter
• 1x Gegenhalteplatte
• 1x Verlängerung (auch einzeln verfügbar -> jetzt ansehen)
• 1x einsatzfertiger Antennenschutz


Alle anderweitig abgebildeten Gegenstände dienen ausschließlich der Veranschaulichung und sind nicht im Lieferumfang enthalten.

Montageempfehlung –  Performance Smart Antennenhalter

Unsere Montageempfehlungen dienen als unverbindliche Orientierungshilfe.
Manche Empfehlungen sind exemplarisch – Farbe und Form der Teile können abweichen. Die grundsätzliche Anleitung bleibt dennoch gültig.
Falls abweichend, haben die OEM-Herstellervorgaben Vorrang.

Erforderliches Werkzeug, Hilfsmittel und Schutzausrüstung:

Abhängig von der gewählten Montagevariante und dem verwendeten Montagematerial

Montagevarianten & benötigte Materialien

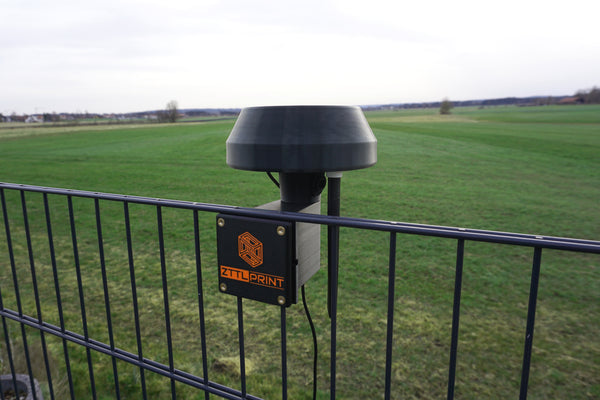

Klemmvariante mittels Gegenhalteplatte:
z. B. für die Montage an einem 6/5/6 Doppelstabmattenzaun

• 4x M4x18 Schrauben

Direktverschraubung in hartem Untergrund:
z. B. für die Montage am Ziegelmauerwerk

• 4x 4,5x40 mm Universalschrauben (Halbrundkopf / Flachkopf / Linsenkopf)
• 4x 6x30 mm Dübel

Direktverschraubung in weichem Untergrund:
z. B. für die Montage an einer Holzfassade oder Gartenhütte

• 4x 4,5x30 mm Holzschrauben / Universalschrauben

Montagevorgang für Klemmvariante:

1. Positionierung: Grundhalter mit Gegenhalteplatte zum Klemmen positionieren. Seite mit Logo beachten (wg. Gewindehülsenrichtung)
2. Befestigung: Gegenhalteplatte mit Schrauben an Grundhalter mit mäßigem Drehmoment (ca. 1 Nm) verspannen

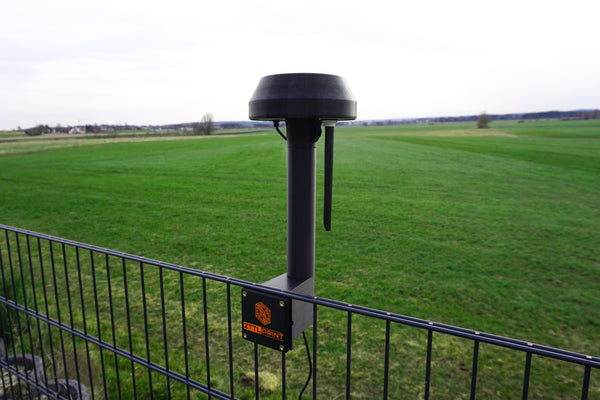

3. Verlängerung: Beliebig viele Verlängerungen ansetzen und leicht verschrauben
   Hinweise zur Markierung.
4. Die Markierung dient zur Orientierung beim Verschrauben der Verlängerungen:
   Die Markierung der ersten Verlängerung sollte circa mittig zum Grundhalter ausgerichtet sein
   Die Markierungen der weiteren Verlängerungen sollten circa aufeinander liegen

Montagevorgang Direktverschraubung:

1. Vorbereitung: Einzelteile liegend vormontieren
2. Die Markierung dient zur Orientierung beim Verschrauben der Verlängerungen:    Die Markierung der ersten Verlängerung sollte circa mittig zum Grundhalter ausgerichtet sein
   Die Markierungen der weiteren Verlängerungen sollten circa aufeinander liegen
3. Befestigung: Vormontierte Halterung ggf. durch zweite Person  positionieren und fixieren. Grundhalter vorsichtig verschrauben und dabei darauf achten, dass Kabel nicht eingeklemmt wird
4. Kontrolle: Prüfen, ob das Kabel frei liegt und zur gewünschten Öffnung ohne Einklemmung herausgeführt wurde

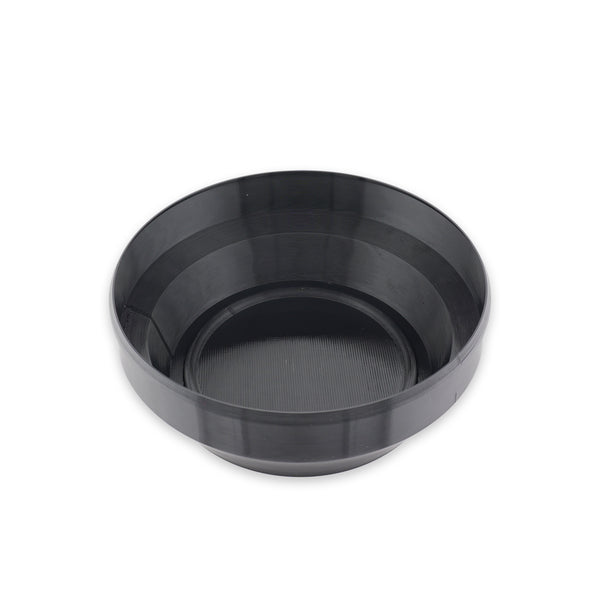

Montageempfehlung – Antennenschutz

Unsere Montageempfehlungen dienen als unverbindliche Orientierungshilfe. Falls abweichend, haben die Herstellervorgaben Vorrang.

Erforderliches Werkzeug, Hilfsmittel und Schutzausrüstung:

• nichts

Montagevorgang:

1. Aufsetzen: Schutzkappe einseitig/schräg aufsetzen
2. Befestigung: Schutzkappe mit zwei versetzten Händen rundum andrücken
3. Fixierung: Weiter andrücken, bis die Schutzkappe den Bund vollständig überwunden hat und oben flächig aufliegt
4. Kontrolle: Überprüfung der korrekten Positionierung
