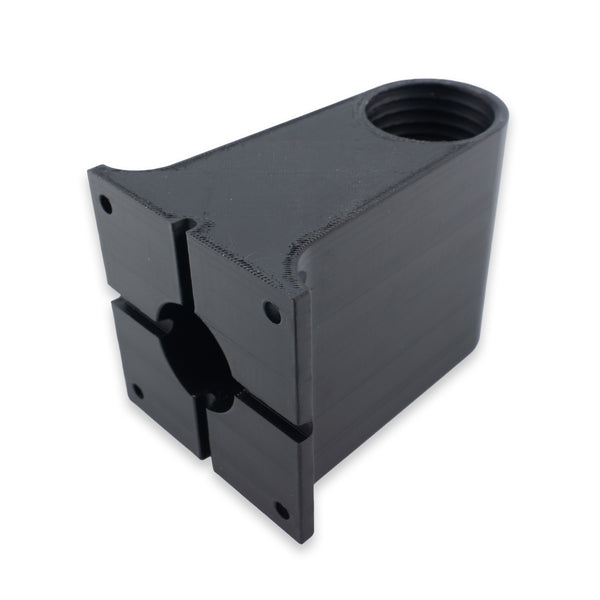

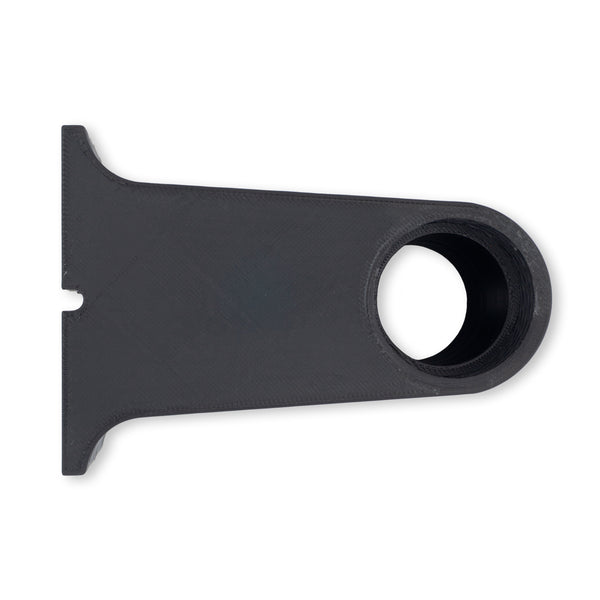

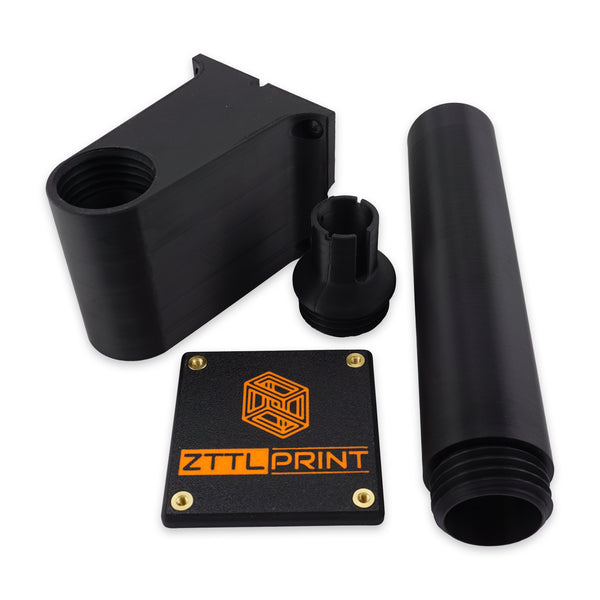

• 1x support de base

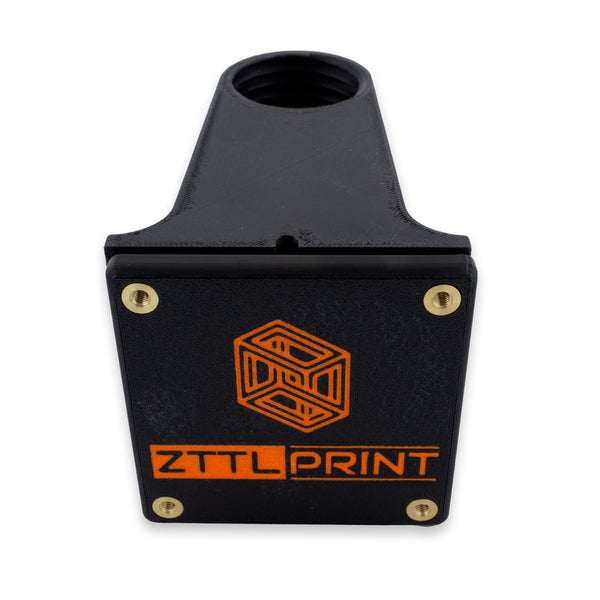

• 1x contre-plaque de maintien
• 1x extension (également disponible séparément -> voir maintenant)

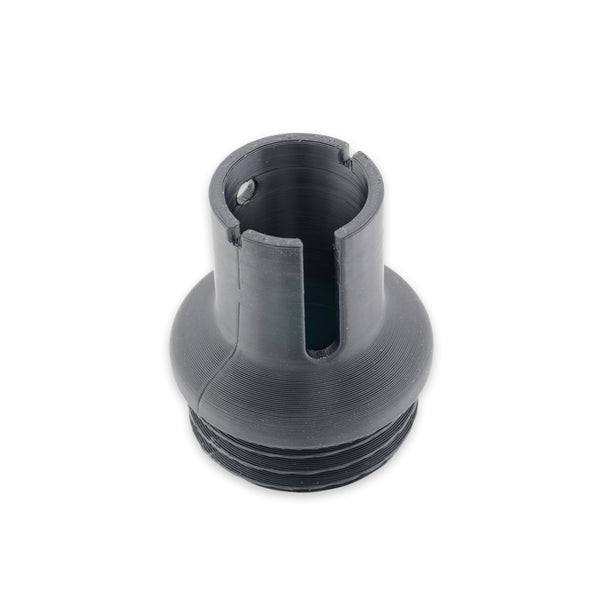

• 1x adaptateur spécifique à l'antenne

Tous les objets représentés ailleurs servent uniquement à des fins d'illustration et ne sont pas inclus dans la livraison.

Recommandation de montage - Support d'antenne Performance Smart

Nos recommandations de montage sont données à titre indicatif et sans engagement.
Certaines recommandations sont données à titre d'exemple - la couleur et la forme des pièces peuvent varier. Les instructions de base restent néanmoins valables.
Si elles diffèrent, les instructions du fabricant OEM ont la priorité.

Outils, moyens auxiliaires et équipement de protection nécessaires :

En fonction de la variante de montage choisie et du matériel de montage utilisé

Variantes de montage & matériaux nécessaires

Variante de serrage au moyen d'une contre-plaque :

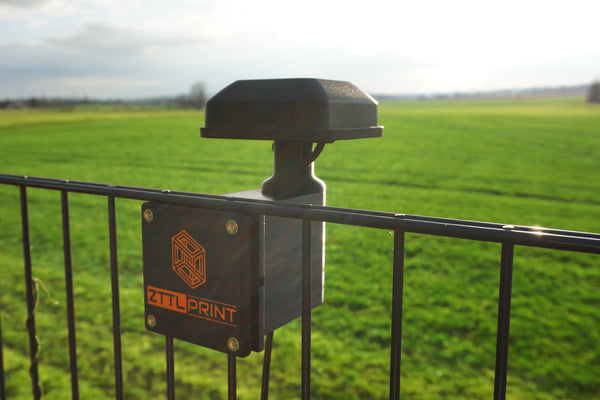

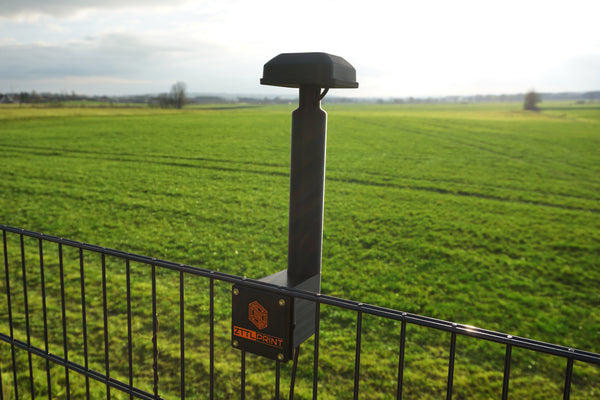

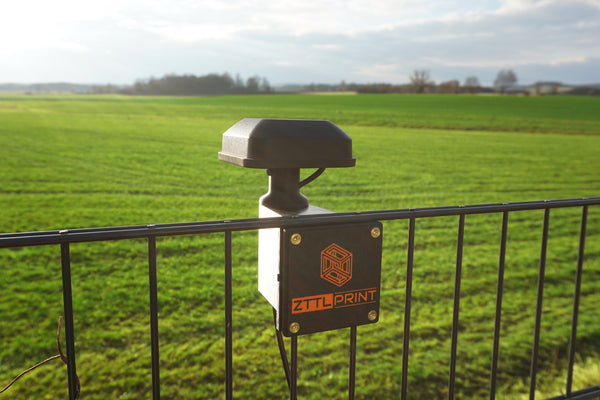

par ex. par ex. pour le montage sur une clôture à double barreaux 6/5/6

• 4x vis M4x18

Vissage direct dans un support dur :
par ex. par ex. pour le montage sur la maçonnerie en briques

• 4x 4,5x40 mm vis universelles (tête demi-ronde / tête plate / tête bombée)
• 4x chevilles 6x30 mm

Vissage direct dans un support mou :
par ex. par ex. pour le montage sur une façade en bois ou un abri de jardin

• 4x 4,5x30 mm vis à bois / vis universelles

Procédure de montage pour la variante de serrage :

1. Positionnement : positionner le support de base avec la contreplaque de maintien pour le serrage. Observer le côté avec le logo (pour le sens des douilles filetées).
2. Fixer le support : Serrer la contre-plaque avec des vis sur le support de base avec un couple modéré (env. 1 Nm).

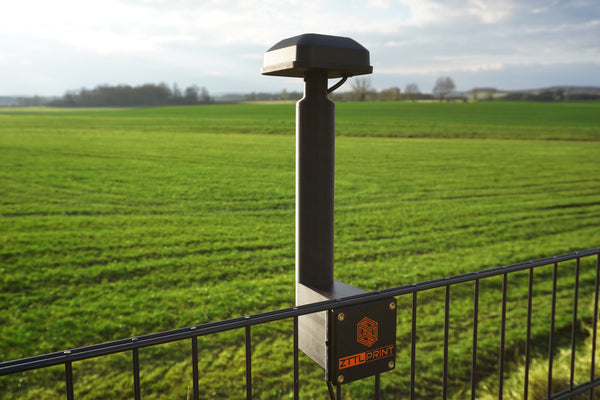

3. Rallonge : placer autant de rallonges que l'on veut et les visser légèrement
   Remarques sur le marquage.
4. Le repère sert d'orientation lors du vissage des rallonges :
   Le repère de la première rallonge doit être à peu près centré sur le support de base
   Les repères des autres rallonges doivent être à peu près superposés.

Procédure d'assemblage Vissage direct :

1. Préparation : prémonter les pièces à l'horizontale
2. Le repère sert d'orientation lors du vissage des rallonges : Le repère de la première rallonge doit être à peu près centré sur le support de base
   Les repères des autres rallonges doivent être à peu près superposés.
3. Fixer le support : Le cas échéant, faire positionner et fixer le support prémonté par une deuxième personne. Visser le support de base avec précaution en veillant à ne pas coincer le câble.
4. Contrôle : vérifier que le câble est libre et qu'il est sorti vers l'ouverture souhaitée sans être coincé.

Procédure de montage de l'antenne :

1. Adaptateur final : dévisser l'adaptateur spécifique à l'antenne
2. Le marquage sert d'orientation lors du vissage des rallonges :
   Le marquage de la première rallonge doit être à peu près centré par rapport au support de base
   Les marquages des autres rallonges doivent être à peu près les uns sur les autres
3. Passage de câble : enfiler le câble dans l'adaptateur d'extrémité et le faire sortir par l'ouverture souhaitée
4. Positionnement : placer l'antenne et la positionner. Veiller à ce que les rainures soient bien alignées et que le trou de passage de la vis de fixation soit bien visible.
5. Fixer le tout : Insérer la vis de fixation sur le côté et la serrer légèrement
